Инновационное пожаротушение

Решения KLM для локальной защиты электрооборудования, ЦОДов и инженерных конструкций.

Продукты и технологии Смотреть видео

От розетки до инфраструктуры ЦОДаПрезентация решений KLM

Концептуальная визуализация

KLM 02 / 33

KLM

Защита как часть электротехнического решения

KLM объединяет оборудование электроснабжения и локальную пожарную защиту в одном инженерном предложении.

Оборудование

Шинопроводы, НКУ и ГРЩ, коробки отбора мощности, трансформаторные решения и ДГУ.

Проектное сопровождение

Подбор конструкции, оценка условий эксплуатации и подготовка решений под конкретный объект.

Интеграция

Размещение системы защиты внутри изделия с учётом нагрева, доступа и обслуживания.

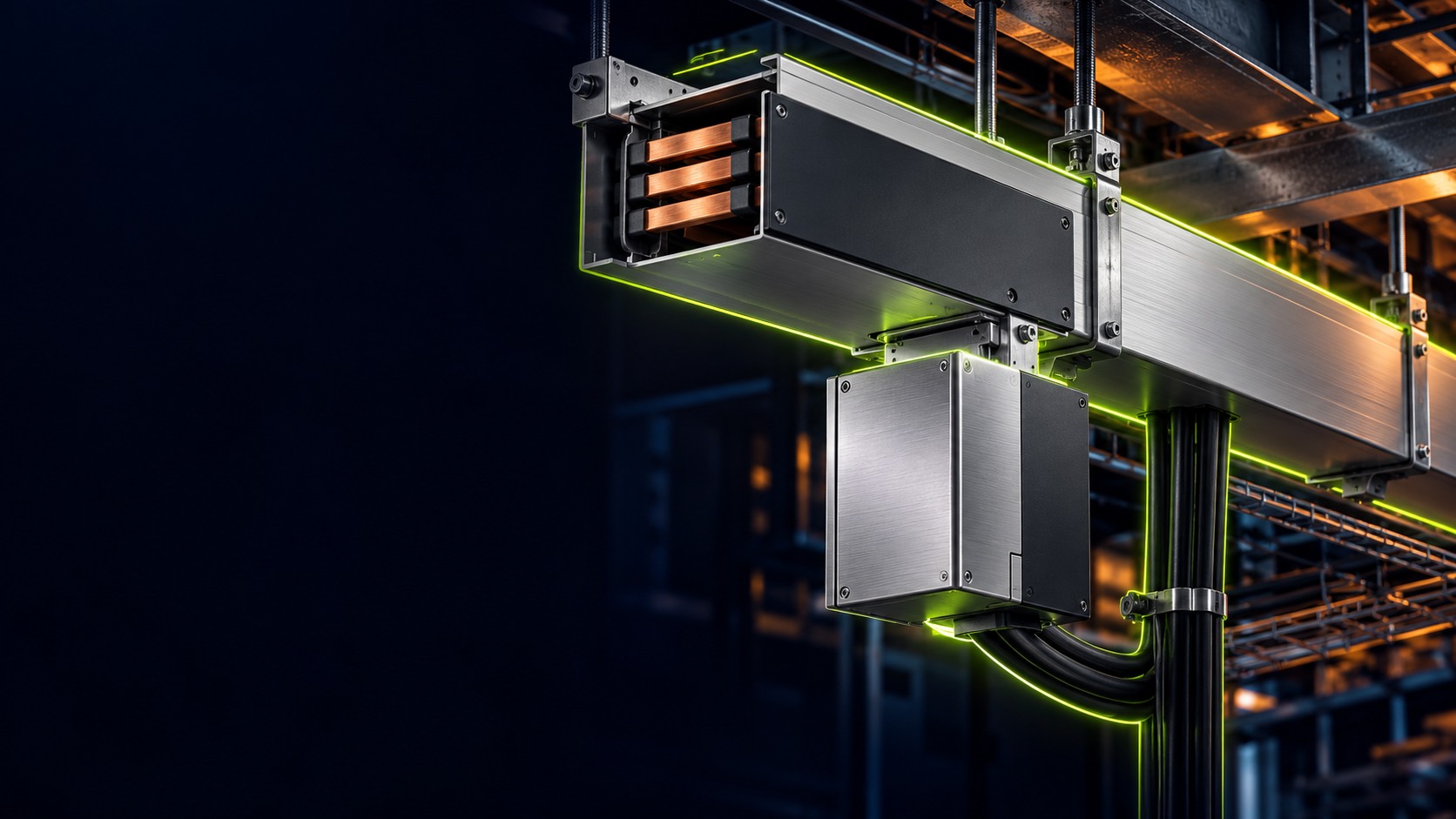

Концептуальное изображение шинопровода и коробки отбора — Концепт интеграции

KLM 03 / 33

ЗАДАЧА

Пожар начинается в конкретной точке

Контакт, клемма, электронный компонент или батарейная ячейка становятся зоной, которую важно защитить локально.

Выявить риск

Определить возможный очаг, соседние материалы и условия развития аварии.

Разместить защиту

Выбрать подходящее исполнение и точки размещения рядом с зоной риска.

Проверить результат

Оценить работу решения на представительном образце изделия.

KLM 04 / 33

ПРОДУКТОВАЯ ЛИНЕЙКА

Формат защиты под конкретную задачу

Стикеры

Компактная защита небольших закрытых объёмов.

Огнетушащий корд

Распределённое размещение внутри шкафа или отсека.

Покрытие

Микрокапсульный состав для выбранных поверхностей.

Жидкий состав

Применение средства тушения по условиям оборудования.

Модули

Автономные исполнения для определённой защищаемой зоны.

Теплоизоляция

Отдельное покрытие для тепловых задач и поверхностей.

KLM 05 / 33

МИКРОКАПСУЛЬНАЯ ТЕХНОЛОГИЯ

Активное вещество внутри микрокапсулы

Огнетушащие компоненты удерживаются в микрокапсулах. Локальное тепловое воздействие запускает их высвобождение в зоне очага.

Хранение

Оболочка удерживает активный состав до срабатывания.

Тепловое воздействие

Условия активации зависят от конкретного исполнения.

Локальное действие

Эффект определяется количеством вещества, геометрией и условиями объёма.

ВИЗУАЛИЗАЦИЯ ПРИНЦИПА

KLM 06 / 33

KLM / СТИКЕРЫ

Малый объём. Локальная защита.

Размещение внутри розеточных узлов, коробок и небольших шкафов.

до 50 лЗаявленный диапазон линейки

5Типоразмеров по материалам встречи

Подбор

Объём, проёмы, вентиляция, температура и возможное место очага.

Монтаж

Место крепления и количество определяются для выбранного изделия.

Диапазон относится к исходной линейке и требует подтверждения для конкретной компоновки.

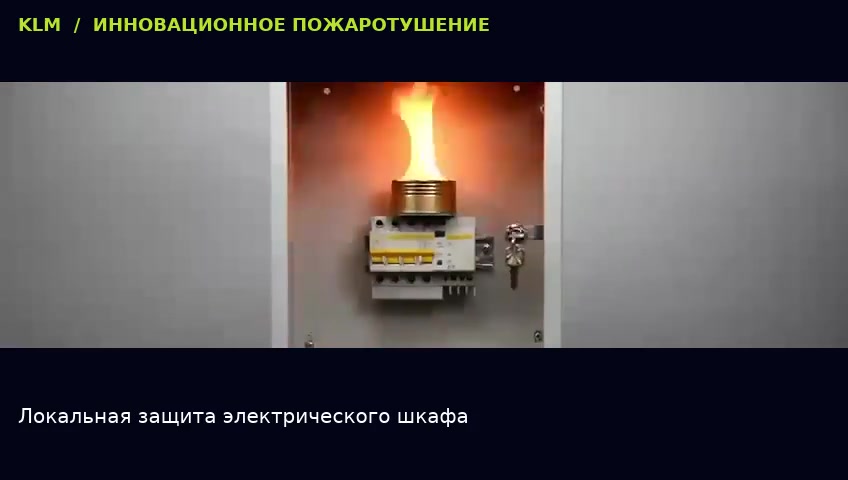

Демонстрации защиты шкафа, корда и розеточного узлаВидео

KLM 07 / 33

KLM / ОГНЕТУШАЩИЙ КОРД

Защита вдоль зоны риска

Гибкий формат позволяет рассматривать несколько точек размещения внутри шкафа или протяжённого отсека.

до 29 мЗаявленная длина исполнения

Шкафы и отсеки

Размещение рядом с аппаратами и соединениями с учётом свободного выхода вещества.

Интеграция

Диаметр, изгиб, допустимое сжатие и крепление входят в проект решения.

Ресурс

Температура, влажность и срок службы фиксируются в паспорте исполнения.

KLM 08 / 33

KLM / МИКРОКАПСУЛЬНОЕ ПОКРЫТИЕ

Поверхность с дополнительной функцией

Покрытие рассматривается для металлических корпусов, крышек и элементов защитных конструкций.

Нанесение

Подготовка поверхности, расход и отверждение задаются технологической картой.

Огневое воздействие

Результат оценивается на образце с выбранным материалом и толщиной слоя.

Совместимость

Покрытие должно сохранять необходимые свойства изделия при эксплуатации.

Демонстрационный опыт с микрокапсульным покрытиемВидео

KLM 09 / 33

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС

От компонента к готовому решению

Огнетушащие компоненты входят в разные формы продукта: стикеры, корд и покрытие.

Подготовка состава

Контроль материала и условий изготовления.

Формирование изделия

Нанесение, компоновка и интеграция в защищаемый узел.

Контроль

Проверка партии, маркировка, прослеживаемость и паспорт продукта.

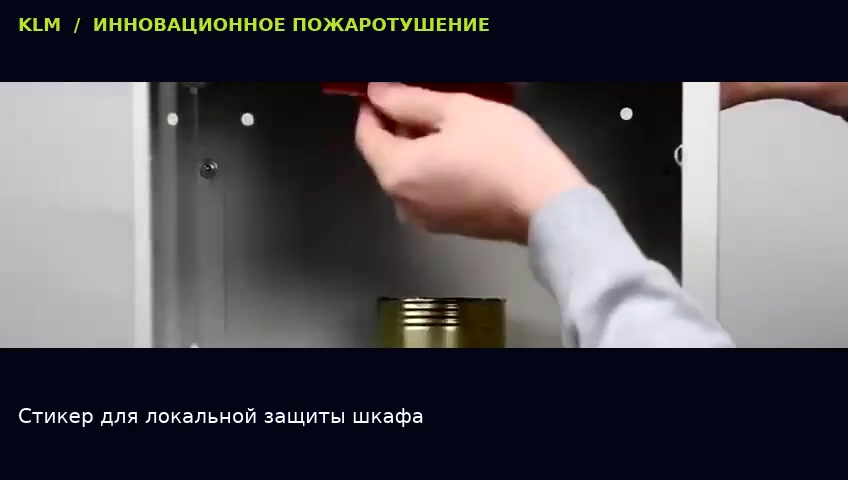

Процессы изготовления и примеры исполненияВидео

KLM 10 / 33

НКУ И ГРЩ

Пожарная защита внутри электрического шкафа

Решение подбирается для отдельных отсеков и зон соединения проводников.

Аппаратура

Зоны автоматических выключателей, контакторов и клемм.

Соединения

Кабельные вводы, шинные соединения и места отбора мощности.

Корпус

Внутренние поверхности и крышки с учётом вентиляции и доступа.

KLM 11 / 33

КОРОБКИ ОТБОРА МОЩНОСТИ

Готовое изделие KLM со встроенной защитой

Компактный корпус и определённая компоновка позволяют начать интеграцию с конкретной коробки отбора мощности.

Конфигурация

Габарит, материал корпуса, аппарат и схема подключения.

Защищаемая зона

Выбранное место для стикера или корда внутри коробки.

Подтверждение

Испытание собранного изделия и фиксация характеристик в его документации.

Концептуальное изображение коробки отбора мощности — Концепт готового изделия

KLM 12 / 33

ШИНОПРОВОД И ТОКОПРОВОД

Защита соединительных узлов

Отдельное направление интеграции для стыковочных модулей и корпусов шинопроводных систем.

Контактная зона

Размещение дополнительных средств защиты после оценки конструкции.

Нагрев

Проверка температуры под рабочей нагрузкой после обработки.

Исполнение

Сохранение требуемых свойств изоляции, герметичности и обслуживания.

Концептуальная трасса шинопровода — Размещение определяет проект

KLM 13 / 33

ТРАССЫ ЭЛЕКТРОСНАБЖЕНИЯ

Локальные узлы на всём маршруте

Защита рассматривается в шкафах, коробках, закрытых отсеках и соединительных узлах трассы.

Главное распределение

ГРЩ и распределительные устройства.

Передача энергии

Стыки шинопровода, кабельные соединения и ответвления.

Потребители

Коробки отбора, технологические шкафы и электронные блоки.

Протяжённость трассы сама по себе не задаёт защищаемый объём. Решение рассчитывается по узлам.

KLM 14 / 33

КОМПЬЮТЕРЫ И ЭЛЕКТРОНИКА

Локальная защита электронных компонентов

Состав показан в демонстрации нанесения на открытый компьютер с включённым монитором.

Сценарии

Корпуса промышленной электроники, вычислительные узлы и блоки управления.

Выбор средства

Материалы компонентов, параметры питания и условия применения.

После срабатывания

Оценка изоляции, очистки и состояния неповреждённых компонентов.

Допустимое напряжение и порядок применения определяет паспорт конкретного состава.

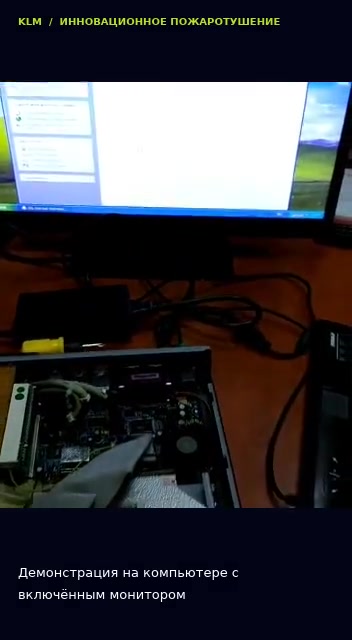

Демонстрация нанесения состава на электронные компонентыВидео

KLM 15 / 33

ЦЕНТРЫ ОБРАБОТКИ ДАННЫХ

Защита инфраструктуры ЦОДа по зонам

Отдельное решение для каждого электрического и технологического узла.

Электроснабжение

ГРЩ, НКУ, шинопровод и коробки отбора мощности.

Вычислительная зона

Закрытые отсеки оборудования с учётом воздушных потоков.

Резерв

Шкафы ИБП, батарейные блоки и вспомогательные системы ДГУ.

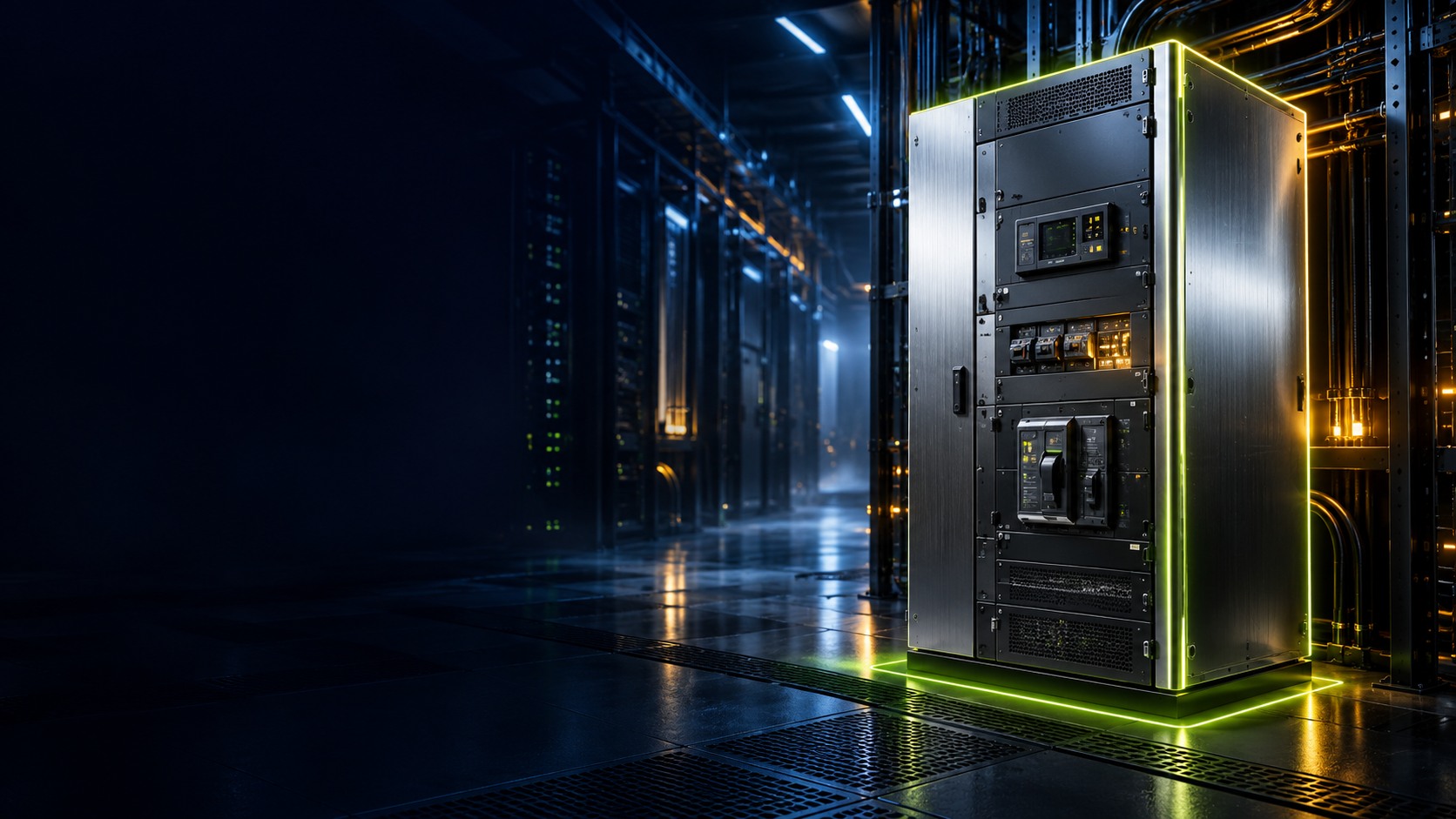

Концептуальное изображение защищаемой инфраструктуры ЦОДа — Концепт применения

KLM 16 / 33

ИБП И НАКОПИТЕЛИ

Барьер между батарейными ячейками

Разделительные материалы рассматриваются для сдерживания распространения тепловой аварии между ячейками.

Конкретная батарея

Химия ячеек, заряд, расстояния, корпус и охлаждение.

Отдельная программа

Оценка распространения аварии на уровне ячейки, модуля и сборки.

Результат

Время задержки и условия опыта фиксируются в протоколе.

На встрече заявлены 20 минут в определённых испытаниях. Универсальный результат для батарей ИБП не установлен.

БАРЬЕР МЕЖДУ ЯЧЕЙКАМИ

Концепция ограничения распространения тепловой аварии

KLM 17 / 33

ЗАЩИТНЫЕ КОНСТРУКЦИИ

Металл. Покрытие. Огневое воздействие.

Огнезащита и локальное тушение решают разные задачи. Состав и конструкция выбираются под нужный результат.

Огнезащитная функция

Сохранение заданных свойств конструкции при воздействии огня.

Огнетушащая функция

Локальное действие состава при возникновении очага.

Проверка узла

Прочность, деформация, адгезия и ресурс покрытия.

КОНЦЕПЦИЯ ЗАЩИТНОГО СЛОЯ

KLM 18 / 33

ДГУ И ВСПОМОГАТЕЛЬНЫЕ СИСТЕМЫ

Защита узлов резервной энергетики

Рассматриваются электрические отсеки, шкафы управления и наружные защитные конструкции.

Электрическая часть

Контакты, управление, распределительные шкафы.

Конструкция

Каркасы и сетки, для которых требуется сохранение заданных свойств.

Горячие поверхности

Подбор материала по фактическим температурам и условиям среды.

KLM 19 / 33

KLM / ЖИДКИЙ СОСТАВ

Средство тушения для выбранного сценария

Демонстрационные материалы показывают применение средства на открытом очаге.

Объект

Электрооборудование, технологическая зона или материал.

Исполнение

Форма подачи, запас вещества и доступ к очагу.

Параметры

Класс пожара, условия под напряжением и ограничения применения.

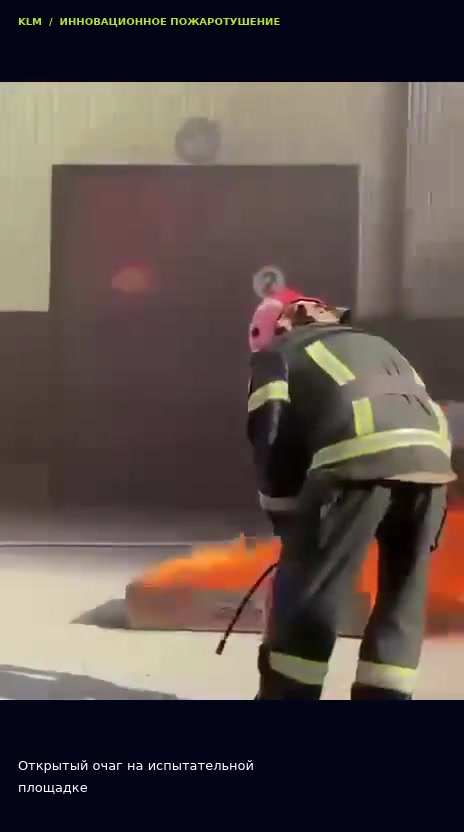

Демонстрационное тушение открытого очагаВидео

KLM 20 / 33

ДЕМОНСТРАЦИЯ СОСТАВА

Работа на горящей ткани

Видеоматериал показывает локальную подачу состава на горящую ткань и повторный опыт.

Наглядность

Можно оценить последовательность подачи и изменения видимого пламени.

Применимость

Результат относится к показанному материалу и условиям демонстрации.

Подбор

Для другого объекта нужны паспорт продукта и подтверждение выбранного сценария.

Два опыта с горящей тканью и подача из баллонаВидео

KLM 21 / 33

KLM / МОДУЛЬНЫЕ РЕШЕНИЯ

Защита определённой зоны

Компактные и модульные исполнения рассматриваются под объём, площадь и сценарий объекта.

Размещение

Шкафы, технические помещения, паркинги и складские зоны.

Срабатывание

Способ запуска и взаимодействие с системами объекта.

Эксплуатация

Доступ для проверки, замены и обслуживания.

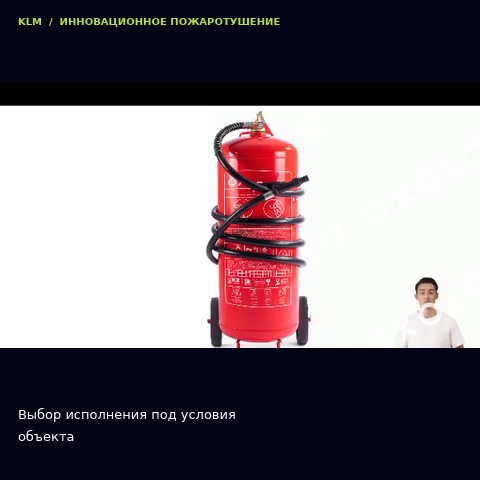

Компактные, переносные и модульные исполненияВидео

KLM 22 / 33

ПАРКИНГИ И ТЕХНИЧЕСКИЕ ЗОНЫ

Решение под геометрию объекта

Модульную защиту рассматривают для определённых участков с учётом потолков, препятствий и вентиляции.

Паркинги

Зоны размещения транспорта и вспомогательного оборудования.

Технические помещения

Распределительные устройства и инженерные системы.

Склады

Сценарий выбирается по материалам хранения и пожарной нагрузке.

ПАРКИНГ

ТЕХПОМЕЩЕНИЕ

СКЛАД

KLM

KLM 23 / 33

KLM / ТЕПЛОИЗОЛЯЦИОННОЕ ПОКРЫТИЕ

Тепловая защита сложной поверхности

Отдельное направление: полимерное покрытие с керамическими микросферами для теплотехнических задач.

1–3 ммЗаявленная толщина слоя

12 чВысыхание слоя по исходной презентации

Нанесение

Кисть, шпатель или безвоздушное распыление.

Поверхности

Металл, бетон, кирпич и другие основания по технологии применения.

Теплоизоляционное покрытие и микрокапсульный огнетушащий состав имеют разные характеристики.

Сравнительная демонстрация теплоизоляционного слояВидео

KLM 24 / 33

ТРУБОПРОВОДЫ И ОБОРУДОВАНИЕ

Покрытие на сложной геометрии

Нанесение на трубы, арматуру, ёмкости и другие поверхности, где важны доступ и форма узла.

Подготовка

Очистка основания и условия нанесения.

Слой

Расход, толщина и отверждение по технологической карте.

Измерения

Контроль температуры поверхности и толщины покрытия.

Подготовка, нанесение и демонстрационные измеренияВидео

KLM 25 / 33

ТЕХНИЧЕСКИЕ ДАННЫЕ ТЕПЛОИЗОЛЯЦИИ

Параметры исходного материала

−60…+260 °CЗаявленный диапазон эксплуатации

от +5 °CТемпература нанесения

≤0,4 кг/м²Для слоя 1 мм по презентации

>30 летЗаявленный срок эксплуатации

Дополнительные функции

В исходной презентации указаны защита от конденсата, коррозии, влаги и атмосферных воздействий.

Финишная поверхность

Колеровка по RAL, декоративное применение и окраска инженерных сетей.

Данные для подбора

Теплотехнический эффект рассчитывается для конкретной конструкции. Заявленные в исходных материалах энергосбережение до 30% и шумоизоляция 6 дБ при 3 мм требуют подтверждения условий измерения.

Параметры представлены по исходной презентации 2020 года. Актуальные документы запрашиваются на выбранную марку.

KLM 26 / 33

ОБЛАСТИ ПРИМЕНЕНИЯ

Промышленность и энергетика

Возможные задачи для покрытия и локальной защиты оборудования.

Энергетика

Тепловые сети, технические ёмкости, трубопроводы и электрические отсеки.

Нефтегаз и металлургия

Технологические ёмкости, воздуховоды и поверхности оборудования.

Пищевая промышленность и водоканалы

Работа с конденсатом, трубопроводами и температурными режимами.

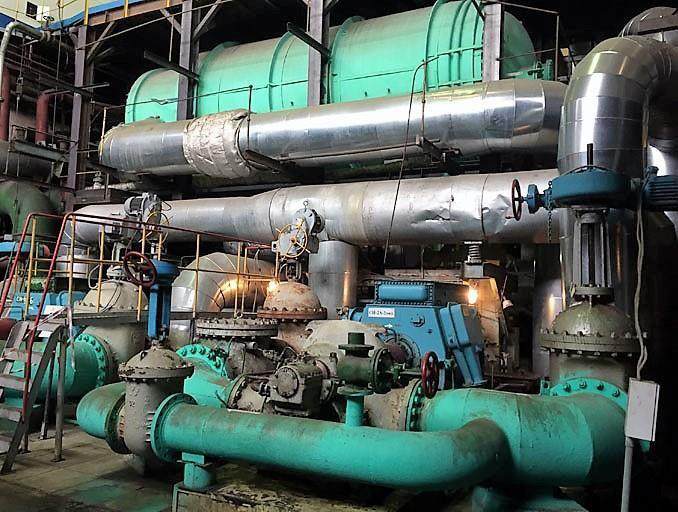

Пример промышленного оборудования — Иллюстрация области применения из исходных материалов

KLM 27 / 33

ЗДАНИЯ И ИНФРАСТРУКТУРА

От инженерного узла до поверхности здания

Пример общественного здания — Образовательные и медицинские объекты

Пример жилого фасада — Жилые, спортивные и общественные здания

Фасады, примыкания, стены, перекрытия, балконы, кровля и инженерные коммуникации. Применение определяется конструкцией и документами материала.

KLM 28 / 33

ТРАНСПОРТ И СУДОСТРОЕНИЕ

Сложная форма. Особые условия эксплуатации.

Теплоизоляция рассматривается для внутренних поверхностей кузовов, кабин, корпусов и технологических ёмкостей.

Подвижной состав

Вагоны, автобусы и другие транспортные конструкции.

Судостроение

Корпуса, резервуары и инженерные поверхности.

Срок службы

Ресурс покрытия, ремонтопригодность и условия допуска выбираются под объект.

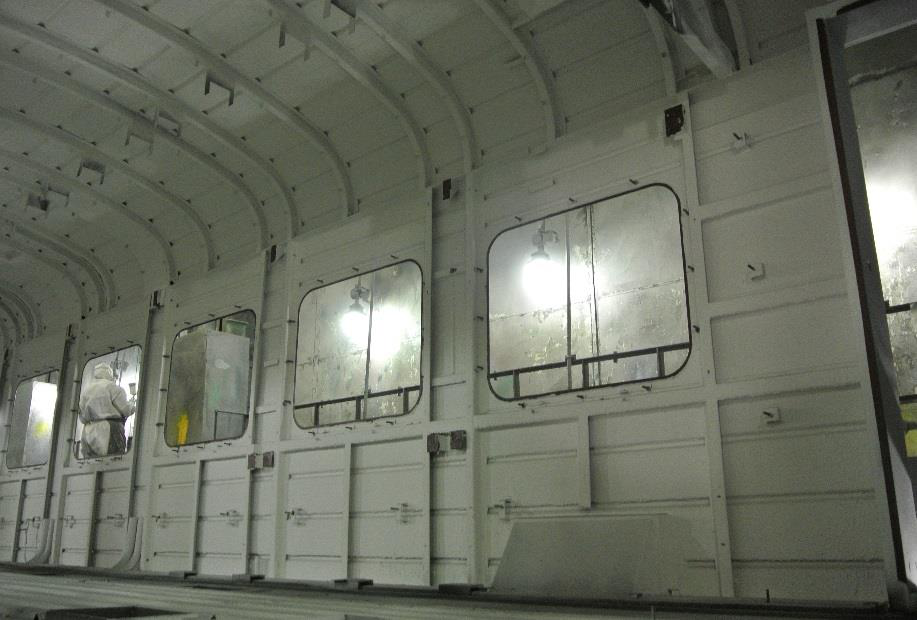

Пример внутренней поверхности вагона — Иллюстрация возможного применения

KLM 29 / 33

ИНЖЕНЕРНЫЙ ПОДБОР

Характеристики готового изделия

Температура

Рабочий нагрев, условия срабатывания и стойкость связующего.

Электрические свойства

Изоляция, напряжение и состояние после срабатывания.

Геометрия

Объём, вентиляция, проёмы, препятствия и положение очага.

Совместимость

Корпус, краска, уплотнитель, компаунд и материалы компонентов.

Ресурс

Влага, старение, обслуживание и срок замены.

Подтверждение

Испытание представительного узла и паспорт изделия.

KLM 30 / 33

ВЫБОР РЕШЕНИЯ

Подбор по объекту

Ваш объект

Обсудить решение

KLM 31 / 33

ВИДЕОБИБЛИОТЕКА

Все демонстрации в одном месте

KLM 32 / 33

ПРОЕКТ С KLM

От задачи к проверенному исполнению

Исходные данные

Объект, схема, габарит, условия среды и требуемый результат.

Компоновка

Выбор формы защиты и подготовка представительного образца.

Проверка

Согласованная программа испытаний и измерений.

Готовое изделие

Документация, условия эксплуатации и коммерческое предложение.

KLM 33 / 33

KLM

Обсудим вашу задачу

Подберите локальную пожарную защиту вместе с командой электротехнического оборудования KLM.

sales@shinoprovodklm.com +7 (499) 444-70-05 шинопровод.рф

Запросить решение

Материалы демонстрируют направления применения. Состав поставки и характеристики фиксируются для конкретного изделия. Иллюстрации с зелёным контуром являются концептуальными визуализациями.

Концепт защиты электрооборудования — KLM / инженерные решения
